ECO-3 節能控制器





ECO-3是什麼?
有了ECO-IR還需要ECO-3嗎?



ECO-3 |

ECO-IR的管理師,可集中控管多台IR,了解各區域空調狀況
相當適合商辦、學校、醫院、社區等場所裝設

集中控管

 讓管理者了解各區域空調使用狀況,並進行遠端控制
 避免溫度設定過低導致能源浪費,或非使用時段冷氣卻還開著等狀況



需量卸載

 可搭配ECO-5電力監控器進行需量卸載,不必直接與ECO-5電力監控器連接
 透過網路連接ECO-5及ECO-3控制設備輪停,即可避免超約狀況發生。



人性化介面|

ECO-3全部機種皆採用觸控螢幕,操作簡單
搭明瞭易懂的圖示,讓使用者輕鬆控制。



多種機型

 目前ECO-3提供連接4、8、30台ECO-IR的機型
 提供RS-485、ZigBee、Wi-Fi通訊版本
 亦可客製化製作連接30台以上的機型,竭力提供使用者更好的節電產品



    實績案例

      某機車製造廠廠區內約60台箱型冷氣機,有裝設ECO-IR
      於監控室裝設2台ECO-3與數台ECO-5進行控管

      集中管理:透過ECO-3可看到全區預冷氣狀況,有異常狀況可立刻查看
      需量卸載:ECO-3與ECO-5連接,了解冷氣耗能狀況,更可視情況進行卸載

eco-3 規格表

外觀尺寸

200mm x 161.5mm x 150mm±1mm

顯示/操作

7”彩色TFT液晶觸控屏,LED背光
800 x480像素

上層通訊介面

LAN1:乙太網路x 1(標準)

操作電源

100~240VAC  50/60 Hz  5A保險絲(內置)

操作溫度

5°C~55°C

儲存溫度

-20°C~60°C

ECO-3節能控制器

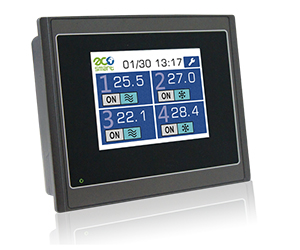

eco-3 規格表

ECO-3節能控制器

外觀尺寸

130mm x 105mm x 35mm±1mm

顯示/操作

4.3”彩色TFT液晶觸控屏,LED背光
480 x272像素

上層通訊介面

WI-FI, RS-485

操作電源

24VDC

操作溫度

5°C~55°C

儲存溫度

-20°C~60°C

ECO-3 外接架構圖

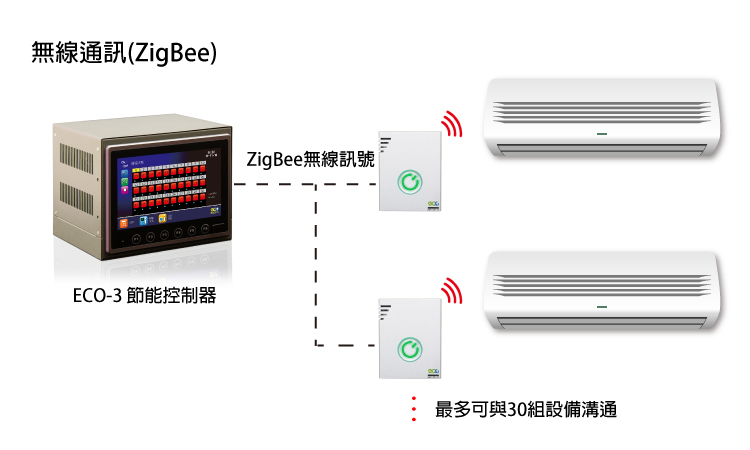

ECO-3節能控制器ZIGBEE外接架構圖


ECO-3節能控制器ZIGBEE外接架構圖

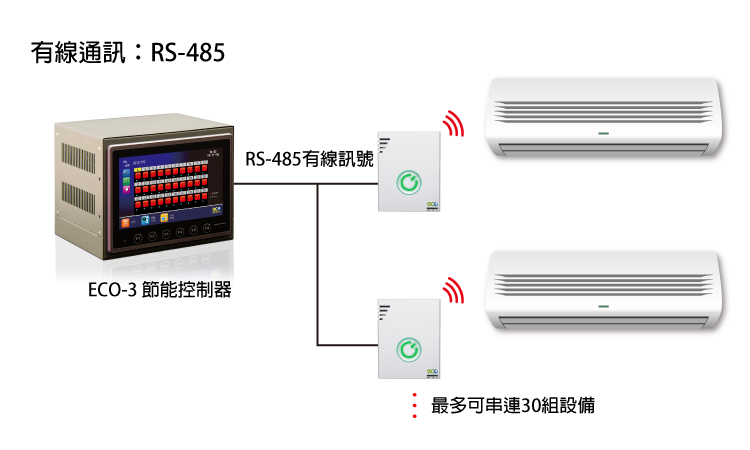

ECO-3節能控制器RS-485外接架構圖
