ECO-IR 空调节能模组





ECO-IR 如何节能?

时序轮停

 透过多台冷气轮流短时间转送风模式以达到节能效果
 根据实测,有效节能达16.7%以上


            环境最佳化

温度感测
当环境温度低于设定值时
将冷气切换为送风模式

湿度感测
当湿度过高,会抑制人体散热
透过湿度侦测,启动除湿功能
让环境保持在最舒适的状态

电流量测
了解冷气用电状况与启停状态
还可搭配ECO-5进行需量卸载

人性化的灯号显示

 ECO-IR拥有彩色灯号可显示目前状态。

时段排程-自由度高的人性化设定

 使用者可根据需求设定冷气启停时间
 可设定特殊节日,让IR暂停启用


      相容性高-适用于市面上大部分的空调冷气

    窗型/分离式空调
    无需对冷气做修改,ECO-IR透过学习遥控器红外线控制冷气

    箱型/中央空调
    商用大型空调设备也可透过DI,DO连接控制



人体感应模式

 搭配人体感应器,当有人进入该区域,ECO-IR将自动开启冷气,
 若持续一段时间该区域都没有人,将采渐进式关闭冷气。
 透过自动控制的方式避免能源浪费达到节能效果。



  三种通讯模式:RS-485, ZigBee, Wi-Fi

  使用者可根据环境选择最佳的通讯模式

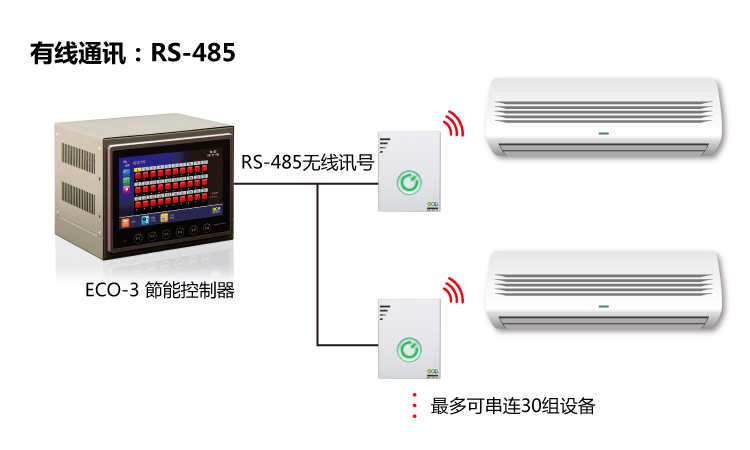

RS-485通讯:

只需一条通讯线就可串接ECO-IR,串接数量可达30组以上
搭配ECO-3最多可对30组ECO-IR做控制。

Wi-Fi通讯:

一般家用网路就可进行布置,传输速度快,传输范围广,还可连上网路对ECO-IR进行控制。

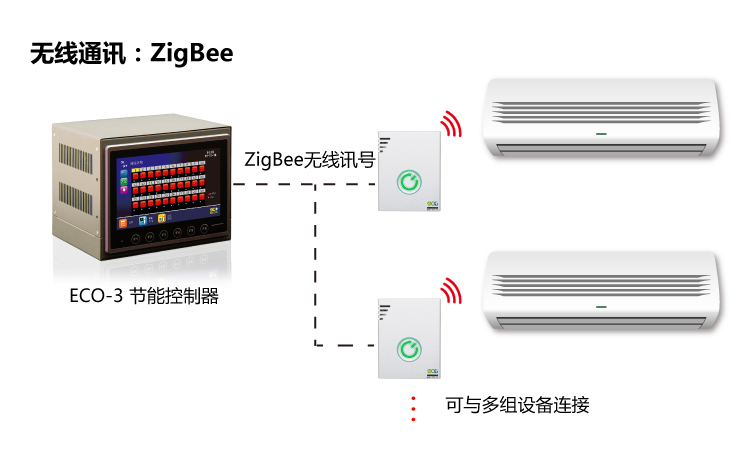

ZigBee通讯:

无线通讯的一种,安全性高,低耗电,传送资料时会进行双向确认,资料不易遗失,搭配ECO-3最多可对30组ECO-IR做控制。



ECO-IR 更多应用

DO输出
 ECO-IR具备2组继电器DO输出,
 可完全停止设备电源供应,省电效益滴水不露。

      尚可应用于如中央空调系统等
      传统设备使用端的节电省能控制。

DI输入可切换为二种模式::
1.一般模式
可外接感应器如侦烟器、磁簧开关,供后端监控系统监控现场状况或收集资料使用。
2.手动模式
可外接按钮开关 ,分别控制冷气的四种状态1.电源开、2.电源关、3.冷房、4.送风



实际应用

     某大学90间教室装设ECO-IR控制分离式冷气
     于监控室设置3台ECO-3进行管理

     课表时段控制:设定每间教室在上课时段自动开启冷气,无需手动控制
     集中管理:不必担心学生随意调整温度或忘记关冷气
     独立运作:每台IR均为独立运作,不用担心主机当机或通讯干扰中断

















> TOP

规格表

ECO5

外观尺寸

116mm x 75mm x30mm±1mm

通讯格式

Modbus-RTU

通讯介面

RS-485/ZigBee(选配)/Wi-Fi(选配)

温度量测

-10°C ~ 54°C 外接式热敏电阻

湿度量测

30~90%RH(选配)

电流检知

0~15A外接夹扣比流器(选配)

Digital Input

2点数位输入

Digital Output

2点继电器输出 最大电流量2A

消耗功率

<2W

操作电源

96~240VAC

规格表

ECOIR外接架构图




ECOIR外接架构图




ECOIR外接架构图
